產品簡介
鉑銠熱電偶作為測量溫度的傳感器，通常與顯示儀表、記錄儀表成計算機等配套使用。可以直接測量各種生產過程中氣體、液體、熔體及固體表面的溫度。WRP-100型小鉑銠熱電偶采用貴金屬高純鉑金為負極，鉑銠合金為正極，用于粉末冶金、燒結光亮爐、真空爐、冶金爐及多種耐火材料，外觀材料為剛玉，測量溫度為0~1600度。產品標準：符合IEC標準分度號的B、R、J、T、N及符合我國行業標準（JB/T9497-2002）的各類裝配式熱電偶。鉑銠是一種傳統的測溫原件，具有熱電性能穩定、抗氧化性強，長期使用溫度為0~1600℃，短期使用溫度為1800℃（按絲徑大小區分，分度號一般為：S、R、B）
主要技術指標
產品名稱 | 小鉑銠熱電偶 |
產品型號 | WRP-100 |
分度號 | S型/B型/R型 |

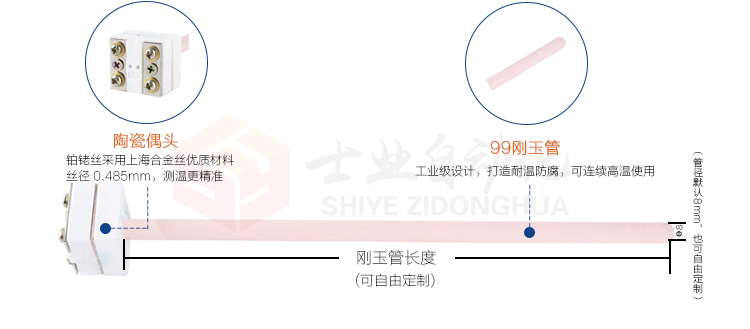

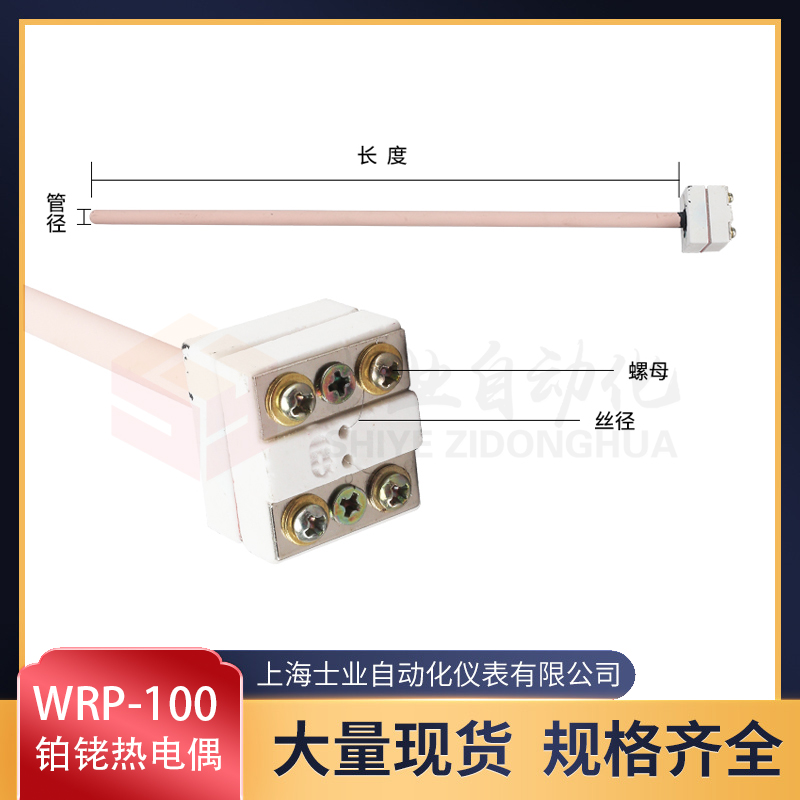

保護管直徑 | Φ8mm（可自由定制） |

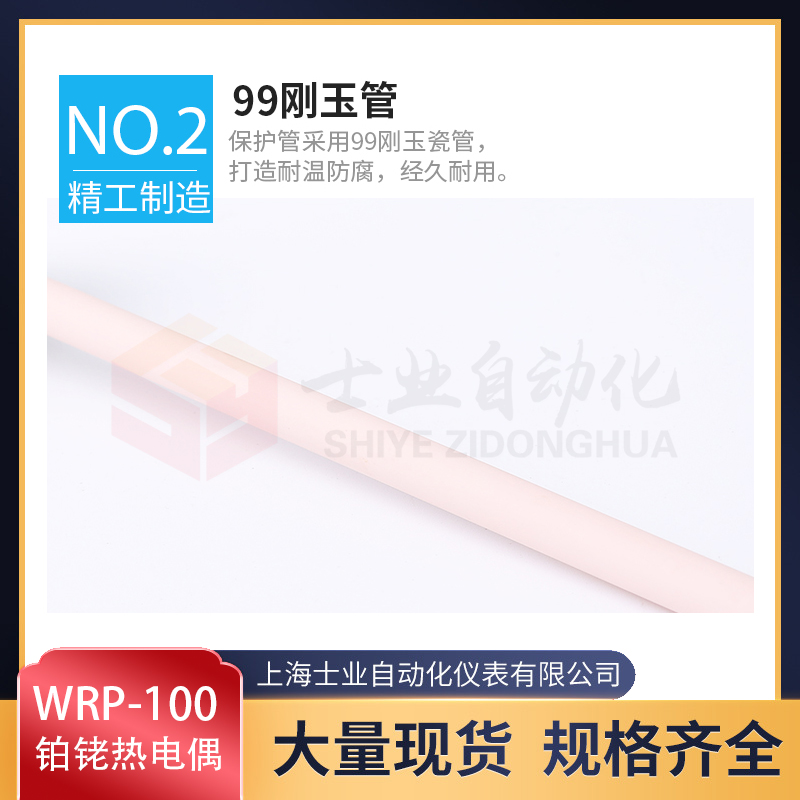

保護管材質 | 99剛玉 |
測溫元件 | 鉑銠絲 |
◆ 測量范圍：0-1300℃
◆ 分度號：S分度
◆ 精度等級：Ⅰ級（±1.5℃或±0.0025｜t｜）
◆ 熱電偶類別：鉑銠10-鉑
◆ 熱響應時間：（T0.5<45S）在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
◆ 熱電偶公稱壓力：一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關。
◆ 熱電偶最小置入深度：應不小于其保護管外徑的8~10倍（特殊產品例外）。
◆ 熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆ 執行標準：JB/T9238-1999

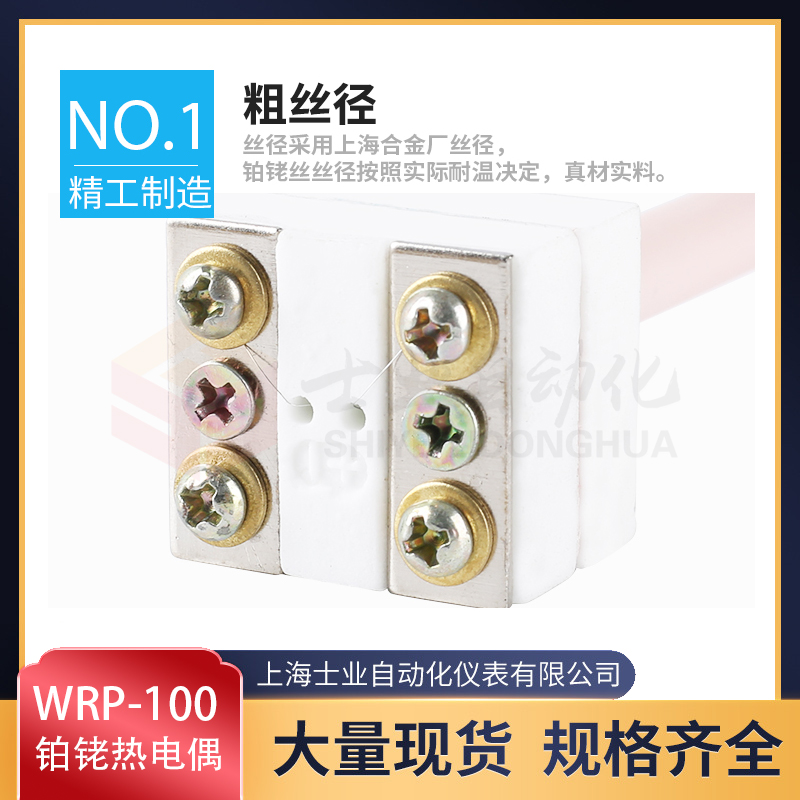

S型小鉑銠熱電偶組成部分
熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 總長Lmm 置深lmm | |
鉑銠10-鉑 | WRP-100 | S （LB-3）* | 0~1300 | 高鋁質 | 252 | 225 |
注：1）熱響應時間T0.5 < 45
2）打“﹡”分度號作特殊規格訂貨。

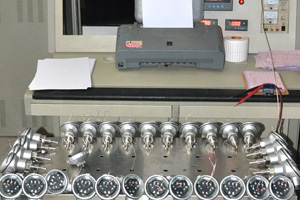

傳感器檢定流程
|
| A |
接線盒 | ||
自開模，大噸位壓鑄機壓鑄; | ||
無氣孔，無毛刺，內壁光滑; | ||
烤漆工藝外形更美觀 | ||
B |
|
|
管徑材質 | ||
304材質無縫不銹鋼管，標準厚度2mm; | ||
焊接光滑，無焊痕; | ||
表面處理光亮 | ||
C |
|
|
感溫元件 | ||
采用德國賀利氏品牌; | ||
入廠檢驗 | ||
D |
|
|
安裝螺紋 | ||
材質304/316 | ||
螺紋規格執行標準，采用數控車床加工，標準倒角，無毛刺 | ||
E |
|
|
變送器 | ||
采用SMT貼片技術，使用美國進口元件 | ||
抗干擾設計，4道檢驗程序 | ||
保證輸出，抗雷擊、干擾性強 |

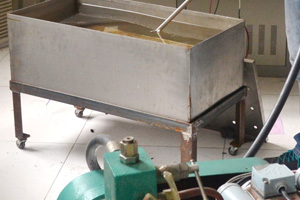

? 產品檢驗流程：元器件檢測——外觀檢測——30公斤水壓測試——出廠檢驗
 |  |
|
|
