氣控壓力表檢定裝置的制作
本文介紹了自制氣控壓力表檢定裝置的原理與結構及裝置的制作過程，從而解決了檢定壓力表示值 用氣體作介質的檢定問題。
1.前言
檢定壓力表的示值，按照JJ G49 一1999《彈簧管 式精密表和真空表》國家檢定規程的要求：“測量上 限值不大于0. 25MPa的精度表，工作介質為清潔的 空氣或無毒、無害和化學性能穩定的氣體，測量上限 值不大于2. 5MPa實際是用于測量氣體壓力的精密 表，檢定時也用氣體作工作介質”我們發現，在實 際使用中，如果精密表是用來測量氣體壓力，而檢定 時卻用液體作工作介質，由于兩者介質之間密度差 異較大，將會帶來附加的誤差。實驗證明，上限值為 1. 6MPa，0. 4級的精密表，用空氣與變壓器油作介 質進行示值檢定時，空氣檢定的示值普遍要比變壓 器油檢定的示值大，其最大差值有時接近于儀表的 允差。而且壓力表的量程越小，兩種介質的示值差 對于滿刻度的百分數就越大，量程越大，這個百分數 值就越小。對此，我們用油壓式活塞式壓力計校驗 器進行改動，制作測量氣體壓力在4MPa的氣控壓 力表檢定裝置，經使用多年，效果很好，現介紹如下。
2.原理與結構

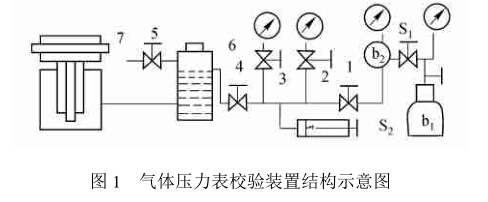

圖1為氣控壓力表檢定裝置原理結構示意圖， 本裝置由標準活塞式壓力計和氣控壓力發生器兩部 分組成:其原理是系統中的壓力，由氣源b:通過減 壓器S!b2供給，當這個壓力作用在活塞端面上所產 生的力與作用在活塞上專用砝碼所產生的力相等 時，便可獲得被測壓力。
裝置除氣源bi，減壓器Sib2部分外，全部部件 都安裝在壓力校驗器上，它的結構包括:標準活塞式 壓力計7(包括活塞桿、活塞筒、承重盤和專用砝 碼），汽油隔離器6，放氣閥5，進氣閥1，控制閥2、3、 4，壓力微調器S2。
3.制作
3.1制作過程

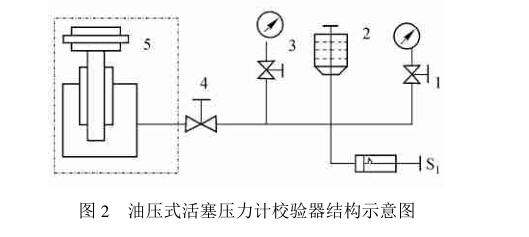

圖2為油壓式活塞壓力計校驗器結構示意圖。 制作時，選一臺不小于6MPa油壓式活塞壓力計校 驗器(筆者選擇的是西安儀表廠早期生產的活塞壓 力計校驗器），將標準活塞壓力計(包括連接座)和連接控制閥4之間的管子拆下,如圖2虛線部分,再把 油杯2拆下,然后在油杯拆下的連接座上裝一控制 閥,如圖1中2所示,再根據壓力校驗器的空間位 置,按圖1所示位置安裝氣液隔離器、放氣閥和活塞 壓力計及其連接管子。各部件安裝前,要對系統管 路進行無油脂清洗,安裝完畢后,對整個系統要進行 使用壓力范圍的氣密壓力試驗檢查,合格后方可使 用。
3.2部件的選擇
標準器選用6MPa標準活塞壓力計,各控制閥 用原裝置中的或選用相同型號規格的，需重新更換的連接管子,選用與原壓力校驗器相同規格的管子 或用能承受壓力不小于10MPa的無縫鋼管自己加 工,氣液隔離器可用市售的或用低碳鋼材料加工(尺 寸圖略），氣源選用壓縮空氣或化學性能穩定的惰性 氣體,減壓器市售,其出口壓力不小于6MPa ,連接 氣源、校驗器之間的高壓軟管其耐壓不小于 10MPa。
本裝置的特點是:可用活塞壓力計檢定精密壓 力表,也可用精密壓力表檢定一般壓力表。
