壓力表密封性檢測設備氣動夾具的設計
介紹了壓力表密封性檢測設備氣動夾具的設計，該夾具具有操作方便，生產率高的優點。
1.引言
有壓力表密封性檢測設備裝夾裝置中多采用螺紋 旋緊，端面加密封墊密封的方式裝夾工件，該裝夾方式 裝夾工件時操作工勞動強度大,生產效率低。氣動夾 具的設計大大地降低了操作工的勞動強度，提高了勞 動生產率，具有很高的應用價值。
2.被檢工件雙針壓力表簡介

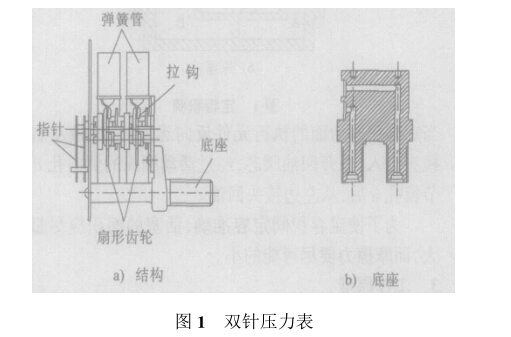

雙針壓力表是用于檢測、顯示汽車在工作狀況時前 制動器儲氣罐和后制動器儲氣罐內氣體壓力的壓力表， 其結構如圖1a所示。將汽車上前制動器儲氣罐和后制 動器儲氣罐分別與雙針壓力表底座的兩螺紋接口相接， 儲氣罐內高壓氣體分別進入壓力表的圓形彈簧管，圓形 彈簧管在氣體壓力作用下產生變形，從而通過拉鉤拉動 扇形齒輪擺動，扇形齒輪又驅動針軸齒輪轉動，指針也 隨之?dāng)[動。壓力表的結構原理決定了壓力表機芯部分 (彈簧管)要求有很好的密封性，不允許有泄漏，否則，若 有微量泄漏，隨著長時間使用，壓力表內將充滿各類介 質而影響壓力表的使用。為保證壓力表的產品質量，對 產品工藝過程需進行密封性檢測。其氣動密封性檢測 系統的設計在《液壓與氣動》雜志2005年第7期上已作 介紹。現介紹其氣動夾具的設計。
3.氣動夾具的設計
1)夾具的結構設計

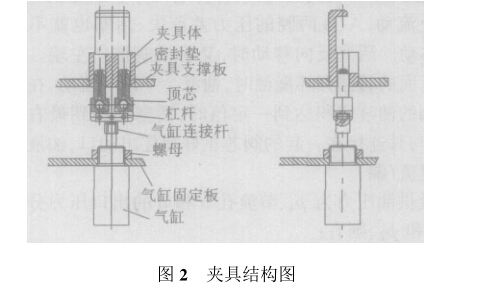

裝夾工件為雙針壓力表底座(如圖1b所示），檢測 氣體從壓力表底座的兩螺紋接口中心孔通入，其夾具 結構如圖2所示，將雙針壓力表底座螺紋部分裝入夾 具體，當夾緊氣缸缸桿伸出，通過氣缸連接軸、缸桿，推 動兩頂芯向上運動，直到壓力表底座螺紋端部壓緊密 封墊并夾緊工件。密封墊材料采用聚氨酯，以延長其 使用壽命。夾具體與雙針壓力表底座螺紋配合部分尺寸應基本一致，以防止夾緊時夾緊力為單邊作用力使 工件傾斜導致密封效果差的問題。檢測氣體從頂芯的 兩中心孔分別進入到壓力表底座的兩螺紋接口的中心 孔以實現壓力表密封性檢測。當夾緊氣缸缸桿返回時，工件松開。
2)夾具的氣動工作原理
如圖3所示，當5DT通電時，壓縮空氣經氣動三 聯件1、減壓閥4、二位四通電磁換向閥8，進入夾緊氣 缸11(6個氣缸)的無桿腔，推動活塞向上移動，使6個 工件同時夾緊。5DT斷電，則6個工件同時松開。
4.結論
該氣動夾具經使用，各方面均達到了設計要求，滿 足了生產需求。
