如何解決用活塞式壓力計檢定壓力表時的倒砝碼問題
1.問題的提出

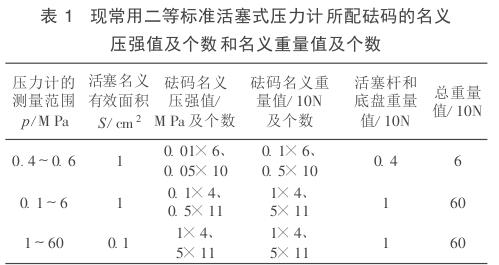

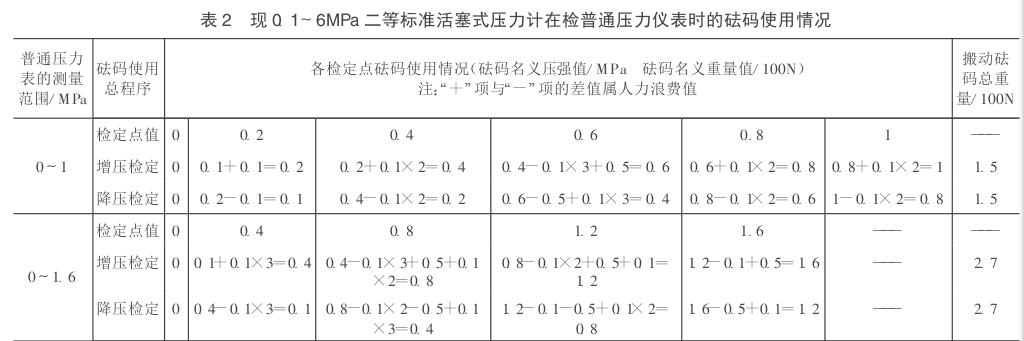

按照壓力計量檢定的要求，所有檢定點要均勻稠 密地分布在整個測量范圍之中，也就是每相鄰2個檢 定點的壓力差應該是相等的，并且還要求在正行程檢 定過程中，儀表指針應總是逐點一步一步地向測量上 限移動；在反行程檢定過程中，儀表指針應總是逐點 一步一步地向測量下限移動。所以也就要求有較多同 重量的砝碼才能做到這一點。可現在所有砝碼重量單 位的系數卻只有1和5。砝碼系數為1的只有4個或 6個。而在普通壓力表和精密壓力表的實際檢定過程 中，要求砝碼重量的系數至少要有1、2、4、5 (或 6)。因而當每相鄰二個檢定點的壓力差的系數為1、 2、4、6時就要來回倒砝碼。也就是要想往上加砝 碼，得先拿下一個或幾個小砝碼，再加上一個或二個 大砝碼；要想往下減砝碼，得先拿下一個或二個大砝 碼，再加上一個或幾個小砝碼。這樣不僅浪費人力和 時間，而且對儀表壓力值變動的考核也會造成影響。 主要表現在不能準確地測量出卡、跳、滯和竄動現 象。如果在每倒動一次砝碼之前，就關閉一次被檢儀 表的閥門，待砝碼倒動完之后，再將被檢儀表的閥門 打開，當然也可以做到被檢儀表在增壓檢定中，步步 增壓而不回壓；在降壓檢定中，步步降壓而不先多降 壓，后再少回壓。但閥門用得太頻，不僅麻煩，閥門 的密封性不久也會喪失，見表1 ~3。
要研究自動化搬砝碼的問題，首先還是解決砝碼 重量單位系數和同重量砝碼的個數問題。這個問題不 僅好解決，而且解決了以后也等于少搬了不少砝碼。 實際檢定操作證明，改組好了，可以比現在減輕一半 搬砝碼的勞動量。就是將來用機械手、電氣化來搬砝 碼，也得先解決砝碼的重量單位系數和同重量砝碼的 個數問題，否則照樣會復雜操作程序增大動力損耗， 延長檢定時間，影響檢定質量。
我們現在生產的活塞式壓力計的砝碼總重量，是 做到了最小極限，也就是測量上限用多少重量的砝碼， 就用總重量（包括活塞桿和承重底盤）是多少的砝碼^ 表面上看砝碼總重量做到了最少，似乎檢表時可以少用1 ~ 60MPa的二等標準活塞式壓力計，檢普通壓力表和精密壓力表時的砝碼使用情況，與表2和表3完全相同。用0.04 - 0.6MPa的二等標準活塞式壓力計檢精密壓力表 也得倒砝碼。為了節省篇幅不再列舉。
下面請看砝碼改進后用二等標準活塞式壓力計，檢測壓力儀表時的砝碼使用情況。
搬砝碼，而實際上，由于壓力表的各檢定點壓力單位 系數至少要取1、2、4、5 (或6)而砝碼的單位重量 系數只有1和5。普通壓力表的檢定點應不少于5點， 精密壓力表的檢定點應不少于10點。而砝碼單位重量 系數是1的只有4個或6個，這樣一來，檢一塊表就 得來回倒砝碼。這樣砝碼的總重量雖然剛好等于該儀 器的測量上限值，但檢表時每個砝碼倒動的次卻很多。 所以重復倒動量很大。檢精密壓力表時往往都要搬動 砝碼總重量的二倍左右。而適當的增加砝碼單位重量 系數和每一種砝碼的個數，就完全可以在檢表時，既 滿足了各檢定點的壓力單位系數和壓力檢定點的個數 要求，又可以使搬砝碼的勞動量減少到最低點，即被 檢表測量上限的往返值（減去活塞桿和底盤）相反， 砝碼的總重量雖然達到了最低值，即該儀器的測量上 限，但按檢定的要求，在檢表時來回倒砝碼的勞動量 卻很大。砝碼總重量的加大，只不過是制造時多用點 鐵，而它所帶來的好處卻是一勞永逸。
FORUM OF METROLOGICAL WORKERS
2.解決活塞式壓力計檢測壓力儀表時的倒砝碼問題
工作用活塞式壓力計，有一等標準活塞式壓力 計，主要用于檢測二、三等標準活塞式壓力計。二等 標準活塞式壓力計，主要用于檢測不同精度的壓力儀 表。三等標準活塞式壓力計，其精度僅為0.2%,不 能用于檢測高精度的壓力儀表。實際三等標準活塞式 壓力計也只是有其名，而無人生產。
二等標準活塞式壓力計，從測量范圍來講，常見 的有：0. 04 ~0. 6MPa、0. 1 ~ 6MPa 和 1 ~ 60MPa 用這三種活塞式壓力計檢測壓力儀表往往都需要倒砝 碼，尤其是用后兩種活塞式壓力計檢精密壓力表時倒 動的量更大。
為了系統、簡單且較為全面地說明用二等標準活 塞式壓力計檢測壓力儀表時的倒砝碼情況，以及砝碼 改進后的使用情況和兩者相互的對比，還是以表格的 形式加以介紹為好，見表4 ~表7。
3.改進的有利條件和改進后的重大意義
鐵在地球內的含量可能是最多的，就是在地殼內 的含量也僅次于氧、硅和錯，而居第四位。但從實用 量和開采的難易程度上看又都居首位。即用量最大， 開采也最容易，因而它的造價很低。多用點鐵算什 么。而每天有成千上萬的人在倒砝碼（全國不少于 10萬人)。這一巨大的人力消耗該是多么大的損失和 浪費丨人的智力和體力在世界上是最寶貴的能源、最 寶貴的動力、最寶貴的財富丨我們一定要珍惜它，用 得越合理、越巧妙越好。
4.如何做到名義值相同的砝碼能夠通用
二等標準活塞式壓力計活塞桿的實際有效面積和 活塞桿的名義有效面積并不相同?；钊麠U的名義有效 面積與活塞桿的實際有效面積，以活塞桿的名義有效 面積為1cm2的面積允差最大為±5 另外各地的重 力加速度也不一樣，就拿我國67個主要城市來講， 以拉薩的重力加速度最小，為9. 7799g (m/s2)。以海拉爾的重力加速度最大，為1. 00015g (m/s2)。
為了保證壓強值的準確性，在重力加速度相同的 情況下，活塞實際有效面積越大，砝碼的質量也要越 大；反之質量越小。在活塞實際有效面積相同的情況 下，重力加速度越大的地方，砝碼的質量就越??；反 之砝碼的質量就越大。
現在生產的砝碼都是按活塞的實際有效面積和使 用地區的重力加速度通過對砝碼側面鉆孔、加鉛定配 的。因此，盡管活塞名義有效面積相同，砝碼的名義 質量相同，但也不能通用。
為了讓名義質量相同的砝碼，放在活塞名義有效 面積相同、而實際有效面積最小、重力加速度最大的 地區能用；放在實際有效面積最大、重力加速度最小 的地區也能用。可以將所生產的砝碼做成上有蓋，下 有底，中間空的環形。中空可以加大調鉛量，環形可 以用一只手抓起來。
