淺談壓力表的游絲安裝、拆卸及調修
在壓力表的檢定過程中，經常出 現輕敲表殼指針位移的現象，主要是 因為游絲沒有足夠盤緊、張大或游絲 兩端緊固不良等。因此，對壓力表的 游絲安裝、拆卸要格外的小心。那么， 怎樣安裝、拆卸及調修壓力表的游絲 呢？筆者認為，首先要知道游絲的作 用、特性及技術要求。
1.游絲的作用
利用游絲產生反作用力矩，使齒 輪保持單向齒廓緊密地接觸，來消除 中心齒輪與扇形齒嚙合間隙、各傳動 軸和連桿結合處等間隙所引起的示 值不穩定狀態，使指針安裝平穩，輕 敲表殼示值不變。即當壓力消除后， 幫助指針返回零位，緊靠限止釘。
2.游絲的特性
當壓力表測量下限的張力最足， 處于最大力矩狀態，隨著壓力增大，力 矩逐漸減小，反裝游絲則相反。在零位 時，游絲處于預緊狀態，隨著壓力的增 加，游絲逐漸松弛。當游絲過長時，剛 力弱，彈性差，指針不穩，甚至自由狀 態呈現并圈；而游絲過短時，張大后框 距大小懸殊，甚至單側并圈，作用力不 均勻。游絲忌油。
3.游絲的技術要求
⑴安裝后應無顯著偏心，平面與 心軸成垂直狀態。

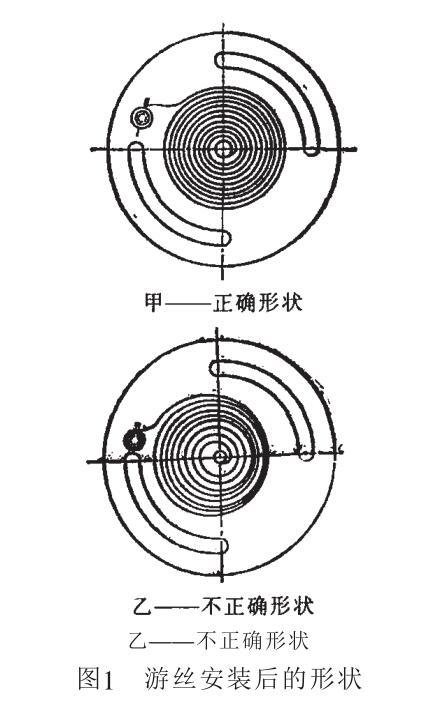

（2）在松弛、緊縮或張開后，圈間 應清楚，圈距較勻，無并框搭圈現象 (如圖1所示）。
（3）芯孔、直徑、力矩應符合安裝 規格。
（4）安裝后，游絲的兩端緊固，無 松動現象。
4.壓力表游絲的安裝與拆卸 其方向有兩種，按張大游絲的方 向安裝，其游絲的作用力大，指針緊靠 表盤限止釘。按收縮游絲的方向安裝， 其游絲的作用力平穩(如圖2所示）。此 外，在安裝與拆卸時要注意以下幾點：
(1)裝游絲前，先檢查游絲環與軸的配合度。游絲環松，以虎鉗夾緊；游 絲環緊，用沖子張大，以孔略小于軸 能釘入為宜。而后將游絲插入中心軸 上，中心軸另一端置于鐵墩眼中，用 空心沖釘游絲環，釘至與中心齒輪牙 頂面接觸為止。釘后一般己能固緊， 不需再夾緊。
（2）檢查游絲環在指針軸上是否 松動，以虎鉗夾緊游絲環，手捻指針 軸試驗。若裝好在機芯上，用手按住 指針軸，擺動扇形齒進行觀察，游絲 環不得有自轉情況。
（3）游絲尾端插入銷孔前，以手抵 住外圈，制止游絲抖動，以利操作。游 絲尾端插入銷孔后，以鑷子尖端向銷 孔內穿刺擠壓一下，以利游絲銷能順 利放入，游絲銷放入銷孔后，用鑷子 鉗扁平面一端推壓一下，而后以虎鉗 將游絲銷夾緊于銷孔中。游絲兩端必 須銷緊，若有松動，則示值不穩。檢查 游絲外端是否銷緊，以鑷鉗夾住根 部，上下推拉觀察。
（4）取下游絲時，用刀形沖子將游 絲環開口張大，則游絲環松動，輕拿 可取。
5.對游絲的調修
調修游絲對壓力表而言是十分 重要的事情，要注意以下幾點：

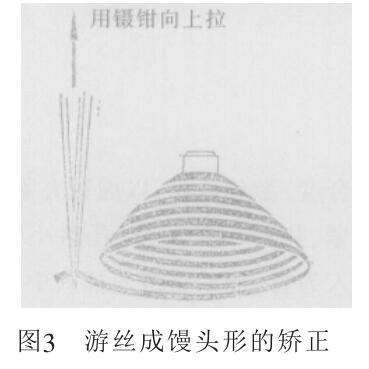

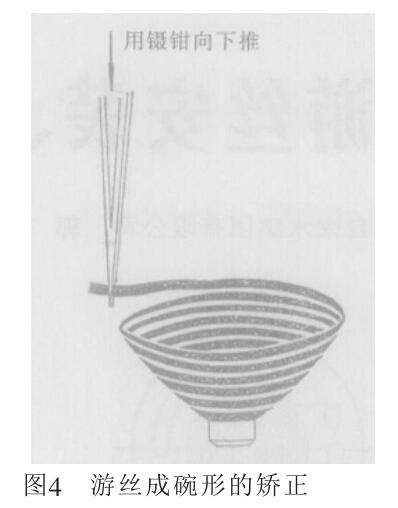

（1）安裝后游絲平面出現凹凸不 平，以鑷鉗垂直夾于尾端根部，成饅 頭形，鑷鉗往上拎；成碗形，鑷鉗往下 壓，一般都能調好。調修的方法如圖 3、圖4所示。如僅外端尾部一小段超 離平面，采用剪去的辦法。
（2）游絲向左偏心，是端尾折彎外 留的短；游絲向右偏心，是端尾折彎外留的長，可改變折彎位置或打開游 絲銷，增減端尾部分的工作長度進行 解決。游絲向上或游絲向下偏心時，用鑷鉗往上、下推動游絲折彎角外側 尾端的立面"如因折彎角度過大或過 小，應以鑷鉗夾于折彎角的右側，改 變折彎角度的大小。
(3)游絲平面傾斜，一側高一側低 時，鑷鉗垂直夾于尾端折彎的左側， 矯正游絲立面的垂直度。哪側比平 面高，鑷鉗就往哪側方向傾斜施力， 矯正至面平為止。也可在銷子未完 全銷進時，轉動銷子使游絲處于平整狀態。
