蒸汽鍋爐彈簧管式壓力表的保養
一、蒸汽鍋爐彈簧管式壓力表指針的保養
目前，蒸汽鍋爐彈簧管式壓力表經常出現指針不回 零位和其上面兩個壓力表指針讀數誤差大的現象。有的 新裝鍋爐剛投人運行，壓力表才沖洗一次就出現這種現 象，司爐工和廠長都認為是壓力表的質量問題；有的壓 力表?yè)Q了又換，照樣出現這種現象；有的干脆不換，以?xún)?/span> 個壓力表中一個指針能回零位的和指針?biāo)缸x數較高 的壓力表作為衡量鍋爐蒸汽壓力大小的依據，但這種依 據無法保證鍋爐安全運行。筆者針對壓力表的這種現象 走訪了質量技術監督局壓力表檢驗組，并對鍋爐用戶進 行了深人調研，找出兩方面的原因：其一，壓力表內彈簧 彎管產生過熱塑性變形（永久變形）；其二，壓力表因受 震動，指針?biāo)蓜?dòng)，扇形齒輪上的游絲扣脫落，游絲的彈性 減弱，轉矩太小。造成這些問題的主要原因是司爐工鍋 爐操作不規范。要保證壓力表的正常運轉，應了解如下 問題產生的原因及正確的保養方式。
(一）鍋爐壓力表洋簧彎管產生過熱致使塑性變形
1.主要原因
壓力表殼內有一根斷面是橢圓形的彈簧彎管，它 是用無縫薄壁磷銅管制成的，其工作溫度一般應控制 在《85^：，壓力表和鍋筒之間所裝的存水彎管是使蒸汽 在其中冷卻成冷凝水，鍋筒內蒸汽壓力通過冷凝水間接 傳給彈簧彎管，當彈簧彎管受到壓力時，其橢圓形斷面 就會有膨脹成圓形的趨勢（彈簧彎管形態移動），從而帶 動相應的零件直到指針向順時針?lè)较蚱D(zhuǎn)一個角度，這 時指針在壓力表表盤上指示的刻度值，就是鍋爐內蒸汽 壓力的數值。由于司爐工沖洗壓力表的操作不恰當，沒有 讓存水彎管內的高溫蒸汽冷卻成冷凝水，讓高溫蒸汽直 接進人壓力表的彈簧彎管內，使彈簧彎管產生過熱，材質 強度下降，再加上鍋爐壓力的傳遞，使其超彈性極限產生 塑性變形，不能恢復原狀，造成指針不回零位和指針在壓 力表刻度盤上所指數值不準確。壓力表的這種缺陷主要 是司爐工沖洗壓力表的操作方式錯誤導致的，應糾正。
2.保養工作

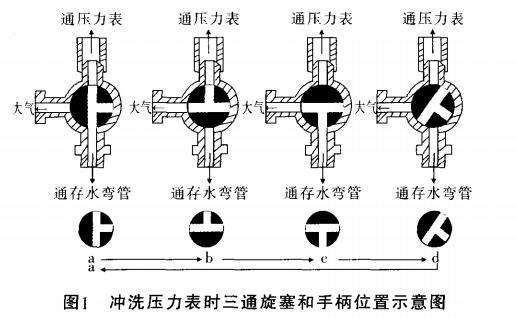

主要應嚴格按沖洗壓力表的操作程序進行操作，BP應特別注意不讓高溫蒸汽進人壓力表彈簧彎管內。正確 的操作程序如圖1所示。
（1）“a”：壓力表的三通旋塞和手柄正常工作的連通 位置。
（2）“b”:將手柄往左轉90°，沖洗壓力表的彈簧彎管 內的水渣，這時處于壓力表的三通旋塞的連通位置。
（3）“c ”:將手柄往左轉180°，沖洗存水彎管內的水 渣，這時處于壓力表的三通旋塞的連通位置。
（4）“d”：將手柄往左轉45。，使三通旋塞“不.=通”， 根據經驗，在此位置停留（3~5)min，使存水彎管內的高 溫蒸汽冷卻成冷凝水后，再往左轉45°，恢復到“a”的正 常工作位置。
司爐工在鍋爐操作中，往往忽視了“d”的操作。在操 作到“c”時，就將手柄往左轉90°恢復到“a”，這樣使高溫 蒸汽直接進人壓力表的彈簧彎管內，所以應注意“ d ”的 操作，它是防止壓力表出現以上缺陷的關鍵。
(二）壓力表指針?biāo)蓜?dòng)，扇形齒輪上的游絲扣脫落， 導致游絲的彈性減弱。
1.主要原因
鍋爐壓力表指針?biāo)蓜?dòng)，其扇形齒輪上的游絲扣脫 落，游絲的彈性減弱的主要原因是鍋爐產生震動帶動壓 力表震動而引起的。鍋爐產生震動，有時造成壓力表表 內泄漏，有時會造成壓力表指針跳動、扭曲和脫落。消除 和避免鍋爐震動是控制以上缺陷的重要環節。因此必須 在操作方面下工夫。鍋爐產生震動的主要原因如下：
|
（1）配裝注水器，上不了水，導致多次重復向鍋爐進 水，便產生了“管擊”震動。
（2）鍋爐排污時產生震動。
（3）安全閥排汽時產生震動。
（4）壓力表沖洗時產生震動。
（5）蒸汽管道發生“管擊”而產生震動。
2.保養工作
（1）鍋爐配裝的兩只注水器中一只應調校為較高壓 力下進水，另一只應調校為較低壓力下進水。避免鍋爐 蒸汽壓力變化，以及注水器上不了水而重復注水的操 作，減少“管擊”現象。
（2）鍋爐排污應與進水錯開操作。排污期間，要重復開 啟和關閉操作,動作應緩慢，減少鍋爐因排污產生的震動。
（3）安全閥排汽管安裝中必須減少?gòu)濐^，以防排汽 時蒸汽在排汽管內產生渦流的相對阻力，避免安全閥芯 震動而帶動鍋爐震動。
（4）沖洗壓力表過程中，除應嚴格按操作程序沖洗 外，還必須做到用力均勻、動作緩慢，避免用力過猛而帶 來震動。
（5）在鍋爐向用戶供汽前，應徹底做好蒸汽管道及 分汽缸的疏水工作，并做好暖管，以避免產生“管擊”震 動。此外,鍋爐在運行中司爐工應嚴格按操作規程進行 操作，盡量保持蒸汽壓力穩定，不使壓力驟升和驟降，以 防止壓力表內游絲因疲勞造成彈性減弱。
二、壓力表表面的保養
壓力表表面由一塊無色玻璃構成，其常出現模糊、 松動、裂紋和破碎的缺陷。產生缺陷的主要原因和保養 工作如下：
(一）主要原因
鍋爐房?jī)?nèi)吸濕的灰塵附著表面。
司爐工操作、維護鍋爐中的不小心碰撞。
鍋爐出現震動現象。
(二）保養工作
保持鍋爐房?jī)?nèi)干凈，防止蒸汽跑、冒、滴、漏，每班 沖洗壓力表之前擦拭表面，使表面保持整潔透明。
在操作和維護鍋爐過程中，司爐工要小心謹慎， 避免碰撞壓力表而損壞表面。
要避免鍋爐出現震動現象，就應按照一、（二 ；)的 辦法進行操作。
三、壓力表表盤的保養
每個壓力表表盤都配備清晰的刻度,指針?biāo)幍奈?/span> 置就是刻度值大小，它反映鍋爐內實際的壓力值。鍋爐 運行過程中，壓力表表盤也會經常出現刻度模糊的缺 陷。其產生的主要原因和保養工作如下：
(一）主要原因 '
通過壓力表表面的縫隙，鍋爐房?jī)?nèi)吸濕的灰塵附著 或水分滲透表盤。
(二)保養工作
1.在鍋爐運行過程中，確保壓力表整潔、透明和完好， 防止壓力表表面出現模糊、松動、裂紋和破碎的缺陷。
2.鍋爐房?jī)?nèi)要長期保持干凈，防止蒸汽跑、冒、滴、 漏，每班應擦拭壓力表。
四、定期校檢的保養
完好的壓力表按照規定必須每半年校檢一次，并送 往計量部門進行檢定，確保壓力表運轉準確。
