測試電接點壓力表與自制發訊器
在生產工藝控制的設備上，有各 種壓力表，其中有不少形狀不同的電 接點壓力表"例如：單向、雙向由指針 設定，單針或雙針保險限位設定的電 裝置等"實際上都是靠壓力表操縱的 電路開關，只是在壓力表上加裝一個 電接點信號裝置"這類表對生產過程 中產品質量的控制或安全報警起著重 要作用"因而測試電接點信號裝置，進 行周期檢定和日常維護不可輕視。
過去由于靠萬用表指示來測試電 接點信號，常遇到觸點位置不正或觸點 金屬桿松動時所造成的電接點過早或 過晚發訊，甚至觸點太臟導致接觸不 良、信號裝置絕緣層受潮，電路不通等。 發訊受阻問題給測試和修理工作帶來 定困難。尤其是要符合“指示指針接 近設定值時的每秒速度不大于量程 I)'很難做到。原因是檢定員不可能同 時觀察到標準壓力和被檢裝置的信號 指示。于是根據JJG52-1999規程對“檢 測電接點壓力表”的要求，我們研制了 YTX2000發訊器，最大特點是以聲響 340米每秒的速度發訊，符合規程對指 示指針接觸設定值的要求，使測試人員 容易根據不同聲響作出正確判斷。

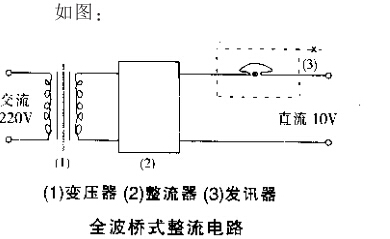

YTX2000發訊器的發訊電流采用 直流10V電壓，1A電流，電源電壓 220V。當檢定完電接點壓力表壓力部 分后，按規程要求設定好電接點指示 指針測試值。將一根訊號導線接入電 接點輸入端，另一根訊號導線接入測 試端，當被指針帶動的活動金屬桿(觸 頭）接觸或離開指示指針設定值觸點金屬桿時，立即發出或中斷響聲信號。 當高響吭聲時，表示接洽狀態良好;如 發出嘶聲信號時，表示觸點位置不正或 觸點金屬桿松動；出現啞響低沉聲或無 聲響，表示觸點金屬桿太臟或電路不 通。由于是安全型低壓直流電通過觸點 金屬桿，所以不會發生電弧現象。由于 其他小型、低壓的繼電器觸點檢測，能 正確判斷出故障隱患。
