膜片式差壓壓力表使用中應注意的問題
本文介紹了膜片式差壓表的基本原理及技術性能，特別是對現場應用 中應注意的問題及步驟,進行了詳細的介紹，標識明確.可供現場技術人員 參考應用.
1.概述
膜片式差壓壓力表（以下簡稱差壓表）是直接測童顯示兩個壓 力值的差值、是用于檢測兩個檢測點之間壓差的機械儀表，示值方 便的直接從儀表度盤上讀出*儀表兩個密封的測量腔由測量敏感元 件分開，當兩個壓力相同時，敏感元件不會產生變形，指針也不顯 示，當一個壓力大于或小于另一個壓力時，指針才顯示差壓值，當 靜壓很高時差壓值也可以直接測童，利用膜片敏感元件可以達到很 高的過壓保護，工程測*中要考慮最大允許靜壓和正極及負極單面 的過壓保護。
當差壓表參考?jí)毫Χ送ù髿鈺r(shí)，其工作過程和功能與壓力表完 全相同.故除型式、基本參數中部分項目外，全部參照中華人民共 和國國家標準《一般壓力表》進行制造和檢驗。
為便于替代進口同類產品，規定測貴端接頭可以采用ANSI B2.1《美國標準管螺紋》，其它規格采用過渡接頭變換。度盤設計 允許按用戶要求采用其它國家標準，用于間接測量流量時，可輔助 標度流1計纛單位，刻度線非線性分劃。
差壓表可用于測貴過濾器（觀察過濾系統的清潔度）、閥門、 管道網的壓力損失。配合節流裝置測童流體的流量，間接測量密閉 容器的液位（密封系統）?
2.主要技術性能
測量范圍：（MOkPa至0>600kPa 最髙工作壓力（靜壓）：600McPa 精確度等級：2.5%
接口形式：1/4~NPT內螺紋；G1/2外螺紋；M20X1.5-6g外
螺紋
公稱直徑：150mm 外殼防護等級：IP55 使用環境溫度：-10~70t：
保護能力：內部設置過載保護裝置，可承受不大于工作壓力的 單向壓力*
抗腐蝕性：結構材料AISI300系列不銹鋼，測量元件為恒彈性 合金3J1。
3.結構原理

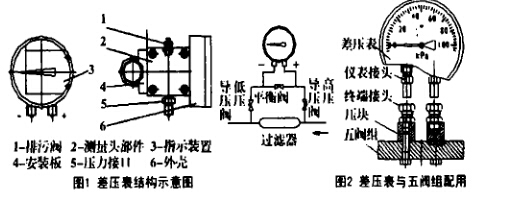

差壓表的結構及安裝尺寸如圖一所示，被測壓分別由高（+) 低（-)壓力接口引入測量頭部件，經測量頭部件把被測壓力轉換成 機械位移，位移量與差壓成比例，再經過外殼內的機械放大機構驅 動指示裝置，?在儀表表盤顯示示值。
4.安裝和使用應注意的問題
圖1所示安裝板適用于管道安裝，水平管道、垂直管道均可使 用。使用U型卡環把安裝板固定在管道上，用4只M5六角蠔釘把 差壓表固定在安裝板上，差壓表的度盤應與水平面垂直.排污閥、 壓力接口位置可以互換.按實際需要決定.
為防止差壓表的損害，差壓表應與三閥組或五閥組配合使用投入運行，并嚴格按照操作步驟安裝和使用儀表，以保證儀表的正常 工作。
（1）差壓表與三閥組配合使用
安裝時，高壓導壓閥、低壓導壓閥應為關閉狀態，平衡閥處于 打幵狀態。
投入運行步驟如下：
a檢查三閥組狀態：髙壓閥、低壓閥關閉，平衡閥打開。
b緩緩打開低壓閥使被測介質徐徐流入差壓表高.低兩測量 端，逐步加大開度至全部打開。使差壓表內部?jī)啥藟毫ζ胶膺_(dá)到低 壓側壓力值.
c關閉平衡閥，切斷差壓表高壓側與低壓側的旁通回路.
d徐徐打開髙壓閥，差壓表指示被測值。
退出運行與投入運行的步驟相反，拆下差壓表前三閥組的狀態 應是：平衡閥打開，高壓閥、低壓閥關閉。
(2)差壓表與五閥組配合使用（見圖2）。
差壓表與五閥組連接形式如圖，安裝方法如下：
a儀表接頭1/1NPT端旋入差壓表。按系統操作要求密封鏢紋 結合面.
b終端接頭M18X1.5蠊紋端配密封圈，裝入壓塊及時緊固?
C.用五閥組配套蠊栓7/16~20 UNF連接壓塊、五閥組，暫不緊固
d.儀表接頭插入終端接頭卡套，緊固螺栓1鎖緊卡套完成安裝。
e)檢查儀表與五閥組完全相連后，按a)差壓表應與三閥組配 合使用中步驟高壓導壓閥、低壓導壓閥應為關閉狀態，平衡閥處于 打開狀態操作，另排污兩旁路應關閉，按（1)的幻一(1)順序調 試，直到儀表運行工作正常.
5.特別注意
在差壓表的使用過程中，現場發生故陣會使儀表承受的差壓大 大超過其測量范圍，如過濾器堵塞或管線破裂，差壓表載荷的差壓 為測量范圍的數十倍。此時，儀表內部的保護機構會起到保護作 用，過載壓力將使測壓膜片產生瞬間超長位移，并使0型密封膠圈 與儀表腔體形成密封，以阻止過載壓力對膜片的損害，使儀表不至 損壞，但其測量元件會因超載發生微變化，排除現場故障后，儀表 必須經過校驗后再投入使用。
