電接點壓力表在給水定壓系統中的應用
分析實際設計應用電接點壓力表過程中遇到的幾個問題，提出幾個解決方法，供同行參考。

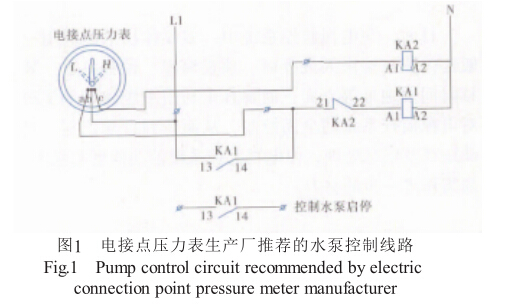

給水系統中的定壓系統是保持管網壓力恒定在一 定的范圍內，當管網壓力低于某值時啟動水泵加壓， 當管網壓力達到一定值時停泵，如此循環。實現此功 能的測壓元件是電接點壓力表。電接點壓力表一般由 導壓系統（包括接頭、洋簧管等）、齒輪傳動機構、示 數裝置（包括指針與度盤）、電接點裝置、外殼（包括 表殼、表蓋、密封墊圈、表玻璃等）、設定裝置和接線 插頭座等組成，外殼一般為氣密型結構。其集壓力顯 示與控制于一起，設定調整方便。但電接點壓力表應 用在管網定壓系統中，下述問題不可避免會遇到，設 計控制線路時如不采取一定措施，無法保證安全、穩 定運行。一般設計的水泵控制線路如圖1所示。但應用 到管網定壓系統時會存在以下問題。
管網壓力達到設定上限值時接點b-c接通，斷開水 泵接觸器，瞬間水泵出力變化引起管道內壓力急劇變 化，使接點b-c出現連續性的抖動，速度很快，使KA1 及主接觸器來不及釋放而引起KA1繼電器及主接觸器 跳躍，時間長了、次數多了就會引起接觸器觸點燒毀。

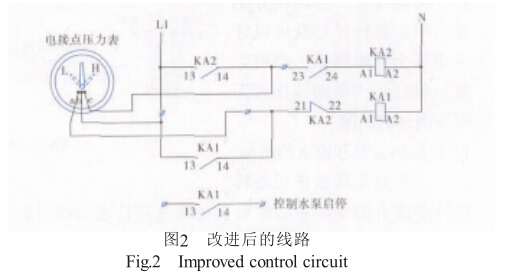

為了克服上述缺點，可按圖2修改原理圖。在接點 b- c間增加閉鎖接點，一旦電接點壓力表指針碰上高 位接點，KA2中間繼電器立即閉鎖，消除了接點b-c 的抖動。同時為了能保證管網壓力到達低限時a-b接 點能啟泵，將KA1的常開接點串入本回路，見圖2。 修改后的接線可以很好地消除管網壓力升至上限值 時，接點b-c抖動而引起的接觸器跳躍現象。此接線 己在幾個工程運行數年，實踐證明很可靠。
圖2控制線路對于流量、揚程較大栗的控制也存 在一定問題，由于流量大、揚程大，水泵啟動瞬間 管網壓力脈動激烈，管網內瞬間脈沖壓力可能帶動 電接點壓力表指針沖至上限，結果a - b接點剛啟動水 泵，b-c接點又使水泵停止，結果水泵無法正常啟動 運行。

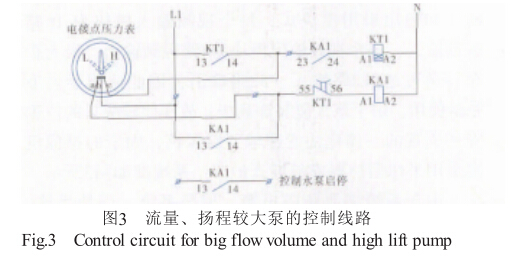

為解決此問題，可將KA2更換為時間繼電器，見 圖3，使b-c接點接通時延時Us停泵，有效消除起泵 時管網的壓力波動。另外，電接點壓力表應盡可能遠 離水泵安裝，這樣也可以減小泵本體振動及啟停時管 網壓力波動對電接點壓力表接點通斷的影響。
