試分析彈簧管式精密壓力表優化處理檢定數據模型
針對0.4級與0.6級彈簧管式精密壓力表檢定處理模型文 章利用excel軟件進行了編制。該模型的檢定證書可以直接來用錄 入信息來填充，對于可能出現的數據處理錯誤有規避作用，檢定的效 率也能夠有效提高。
1.模型介紹
該模型為三部分組成，檢定證書生成模塊、檢定儀表 的信息錄入模塊、壓力表記錄模塊。因為不同質量的檢定 證書的格式上存在差異，所以檢定證書的封面沒有包含在 本文之中。
1.1信息錄入模塊
使用單位、精準度、器號以及測量范圍都屬于儀表被 模塊錄入的信息，精準度、測量范圍、名稱以及器號都是獲 取標準信息必須要使用到的，檢定使的室內溫度以及檢定 的工作介質也都是模塊之中檢定信息所包含的。將十分之 —分度值和小數點位數增加到儀表信息中，是為了能夠更 好設置檢定數據的小數點位數以及檢定點平均值在計算 時更為方便。
1.2記錄表模塊

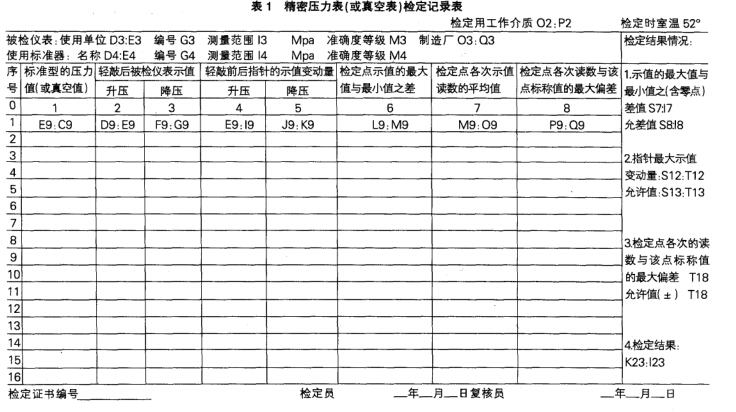

0.4級與0.6級的記錄表模塊在sheet2中建立，詳見 表1。對其中標準信息的引用是該模塊在檢測過程中的主 要作用，同時還包括檢定數據的錄入，以及回程平均值的 計算在通過標準數據進行計算后再將正確結論給出。
1.3檢定證書生成模塊

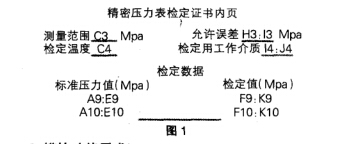

檢定證書生成模塊在sheet3中的建立為圖1所示。 該模塊檢定證書的生成方式是通過引用記錄表模塊的檢 測信息來建立的。
2.模塊功能需求
數值的計算和單元格式以及單元的引用格式三方面 便是模型中各個模塊主要需求的功能。
2.1格式
不同模塊中各個不同的位置的模塊需求功能也大不 相同。根據單元格式設置出正確的下劃線、字號以及字體 都是為了使檢定證書能夠美觀，同時還需要注意字體的 對齊等格式。同時在計算后還要能將錄入后的數據的小 數點自動確定好位數。一般情況下小數點應該和十分之 —分度值相同，"0"是小數點位數為零的情況下顯示的。 自動合并單元格要在最后的數據檢定區域根據實際檢測 中的檢定點來確定。水平居中是設置的數值的基本格式。
—條4厘米的直線也是最后檢定點下方應該居中畫出 的。
2.2數值計算公式 計算檢測點示值的公式：
if(counta(D9:G9)=2,if(max(D9:G9)-min(D9:G9)=0, fixed(0，0)，max(D9:G9)-min(D9:G9))
計算零示數平均值的公式：
if (counta (D9:G9)=2,if (and (D9+F9)/Sheetl1 !G31), fixed (0,0), (if (and (isodd (int ((D9+F9)/(2*Sheelt1!G3)))， isodd ((D9+F9)/Sheet1 G3>)!G3* (int (((D9+F9))/ (2*Sheet1!G3)))?
計算非零示數平均值的公式：
If (counta (D10:G10)=2, if (and (isodd (int ((D10+F10)/ (2*sheel1!G3* (ont (((D10+F10))/ (Sheetl !G3*2)+1)), sheetl !G3*ont(((D10+F10))/(2*Sheet1 !G3)))
計算檢定點的標稱值與該點讀書的偏差公式： lf(counta(B9:G9)=3，if (max(abs(D9-B9), abs(f9-b9)) =0，fixed(0，0)，if (abs(D9- B9)>(F9- B9)，D9- B9，F(xiàn)9-B9)) 計算差值最大值公式：
lf(counta(D9:G9)=2,if(max(L9:M24)=0,0,fixed(max (L9;M24),sheetl !J3))
計算允許的回程誤差值的公式： if(counta(Sheet1! 12，Sheetl! M2)=2，13*M3/100,) 計算定點與標準值讀數最大偏差值公式：
lf(counta(B9:G9)=3,if(and(max(P9:Q24)=0,min(P9: Q24)=0，0，if(abs(max(P9:Q24))>abs(min(P9:Q24))，fixed (max (P9:Q24),sheetl!J3),fixed (min(P9:Q24),sheetl! J3)))
3.在excel軟件中的應用過程
Excel電子表格軟件本身具有非常強大的功能。它采 用調取VBA來設置單元在格式變化后的格式以及填寫激 活工作表內容。通過計算公式將正確的數據得出，檢定也 更為準確有效。
4.結論
本文建立的模型能夠正確給出檢定結論。各項數據的 小數點位數也能夠在檢定證書與檢定記錄表中明確給出。 對于工作人員經驗缺乏而導致的錯誤也能在該模型使用 過程中杜絕，使得精密壓力儀表在檢定過程中切實提升效 率。
